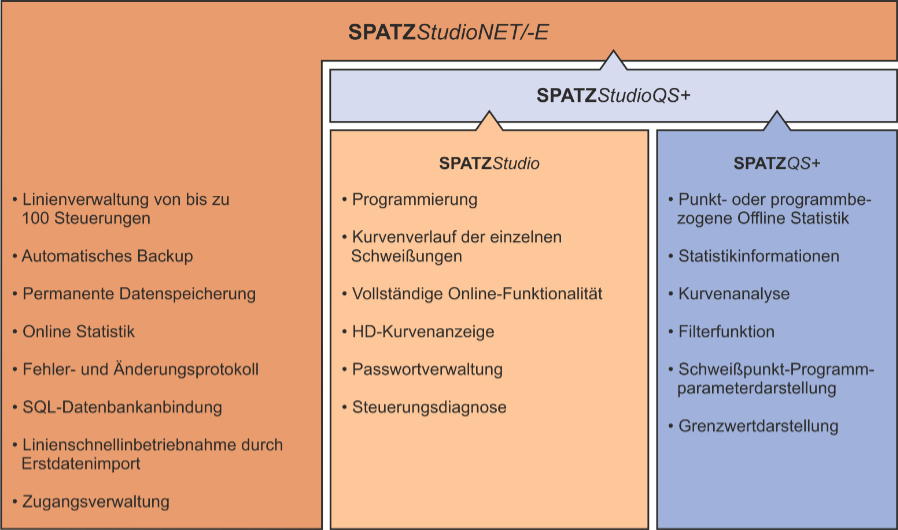

SPATZ Software-Familie

Die gesamte Einstellung, Parametrierung und Visualisierung der Schweißparameter erfolgt über unsere SPATZ Software-Familie.

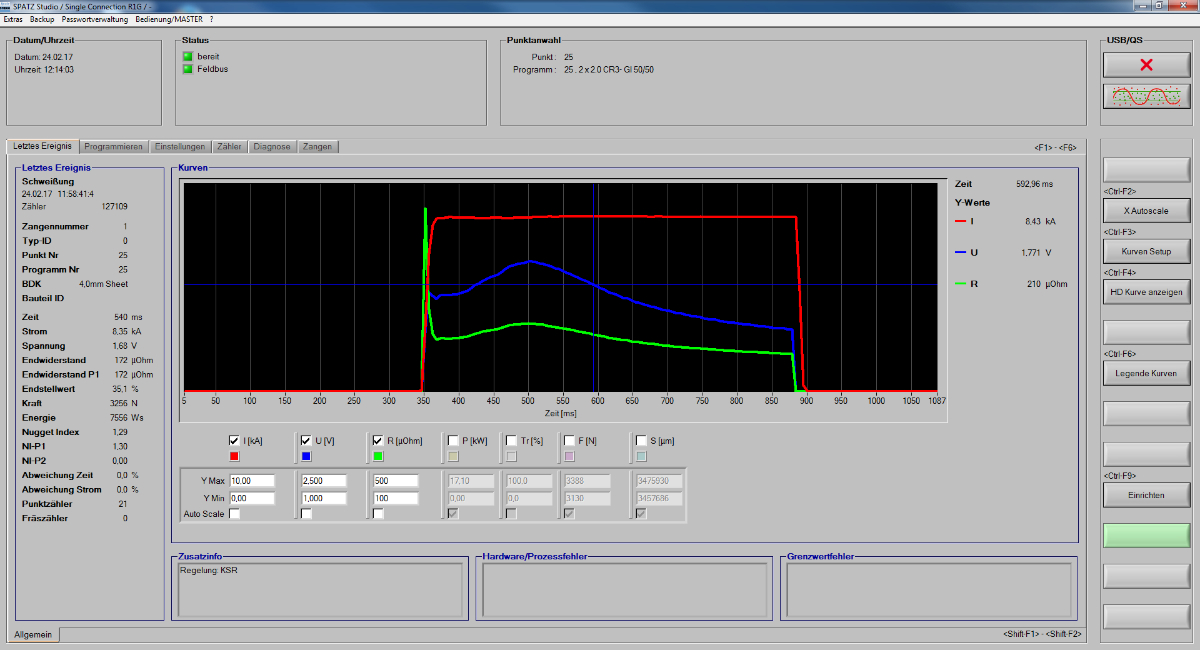

SPATZStudio Programmier- und Analysesoftware



Ausstattung:

• Programmieren einzelner Schweißsteuerungen über eine USB-Verbindung
• Vollständige Onlinefunktionalität
• QS-Analyse der letzten 100 000 Schweißungen und der letzten 1 000 Kurvensätze
• Fehlerprotokoll mit Anzeige der Kurvenverläufe der jeweiligen Schweißung (z.B. Schweißstrom, Elektrodenspannung, Elektrodenkraft)

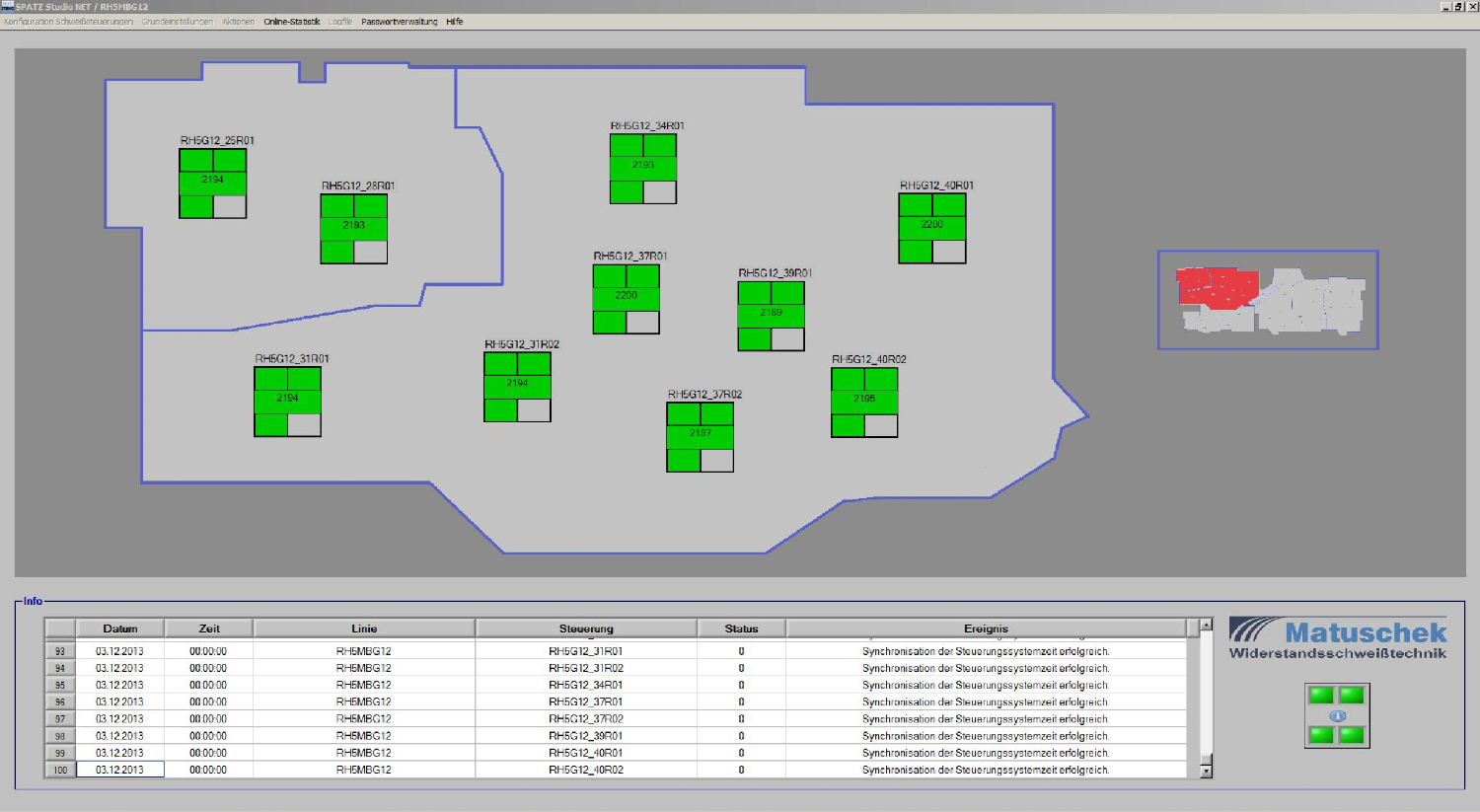

SPATZStudioNET Linienverwaltungs-Suite



Ausstattung:

• Vollständige Integration der SPATZStudio Software



Erweiterte Ausstattung:

• Ethernet Anbindung für bis zu 100 Schweißsteuerungen
• Firmwareupdate aller angeschlossenen Schweißsteuerungen
• Durchgängiges Fehler- und Änderungsprotokoll
• Automatische Backup-Funktion bei Änderungen der Programmierung, auch für lokal vorgenommene Programmierungen
• Punkt- oder programmbezogene Online Statistik:

  • Schweißspritzerhäufigkeit
  • Abweichung Referenzstrom
  • Abweichung Referenzschweißzeit
  • Fehlerhäufigkeit NUGGETIndex
• Permanente Datenspeicherung aller Messwerte von ausgewählten Schweißstationen
• Der Zugang zu den verschiedenen Bedienfunktionen ist über eine Benutzerverwaltung mit beliebig vielen Zugriffsebenen kontrollierbar. Die Anmeldung kann über Passwort oder Hardware Dongle (USB Stick) erfolgen
• Einspielen von extern angelernten Referenzschweißkurven mittels der MASTER Datenbank (MDB)
• Erstdatenimport für den Linien Start-Up. Aus Kundendatenbank extrahierte Datendateien werden zur Erstbespielung der Schweißsteuerungen genutzt

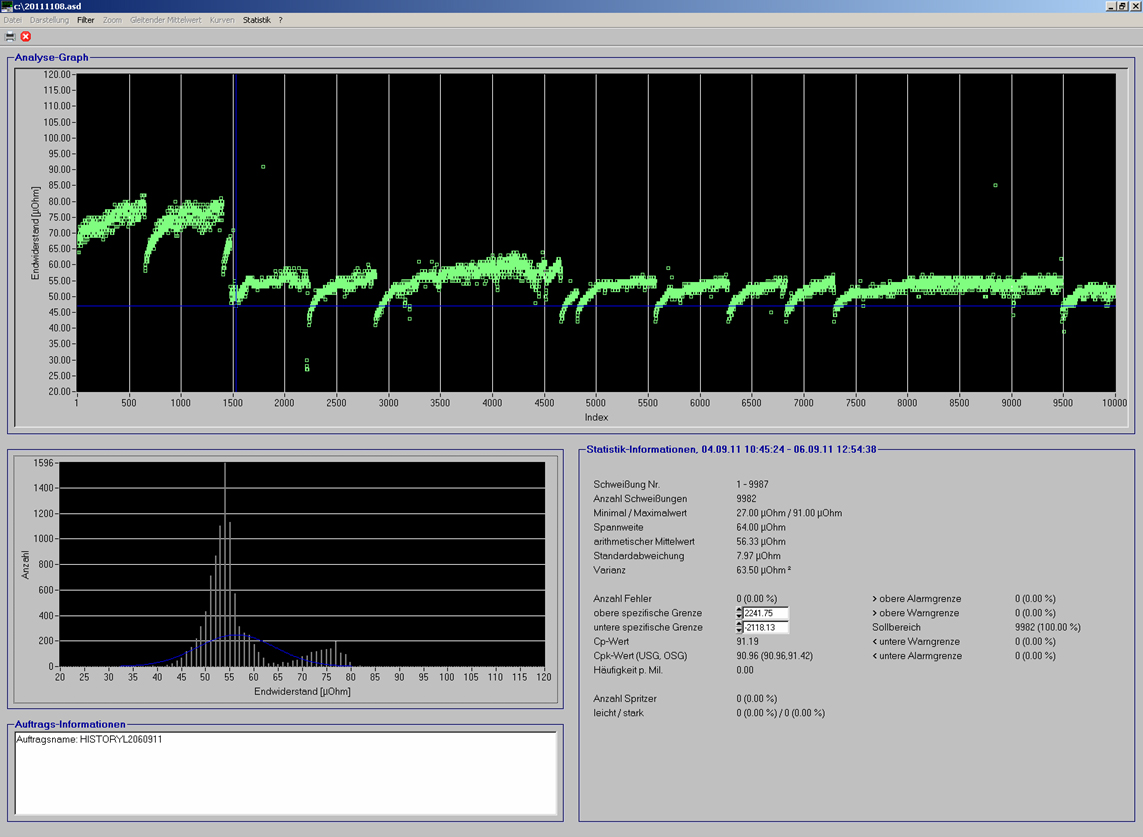

SPATZQS+ Qualitätssicherungs- und Analysesoftware



Ausstattung:

Punkt- oder programmbezogene Offline-Statistik:

• Effektivschweißstrom
• Elektrodenspannung
• Schweißzeit
• Phasenanschnitt
• Widerstand
• Energie
• Schweißkraft
• Elektrodenweg
• Schweißpunktnummer
• Programmnummer
• Uhrzeit, Datum
• Typ ID, Bauteil ID
• Schweißfehlercode
• Gerätefehlercode
• Änderungen von Sollwerten
• Schweißspritzer Punkt

Statistikinformationen:

• Fehleranzahl
• Mittelwert
• Standardabweichung
• Minimal-/ Maximalwert
• Spannweite
• cp-, cpk- Wert
• Häufigkeitsverteilung
• Histogramm

Sprachen:

• Deutsch, Englisch, Französisch

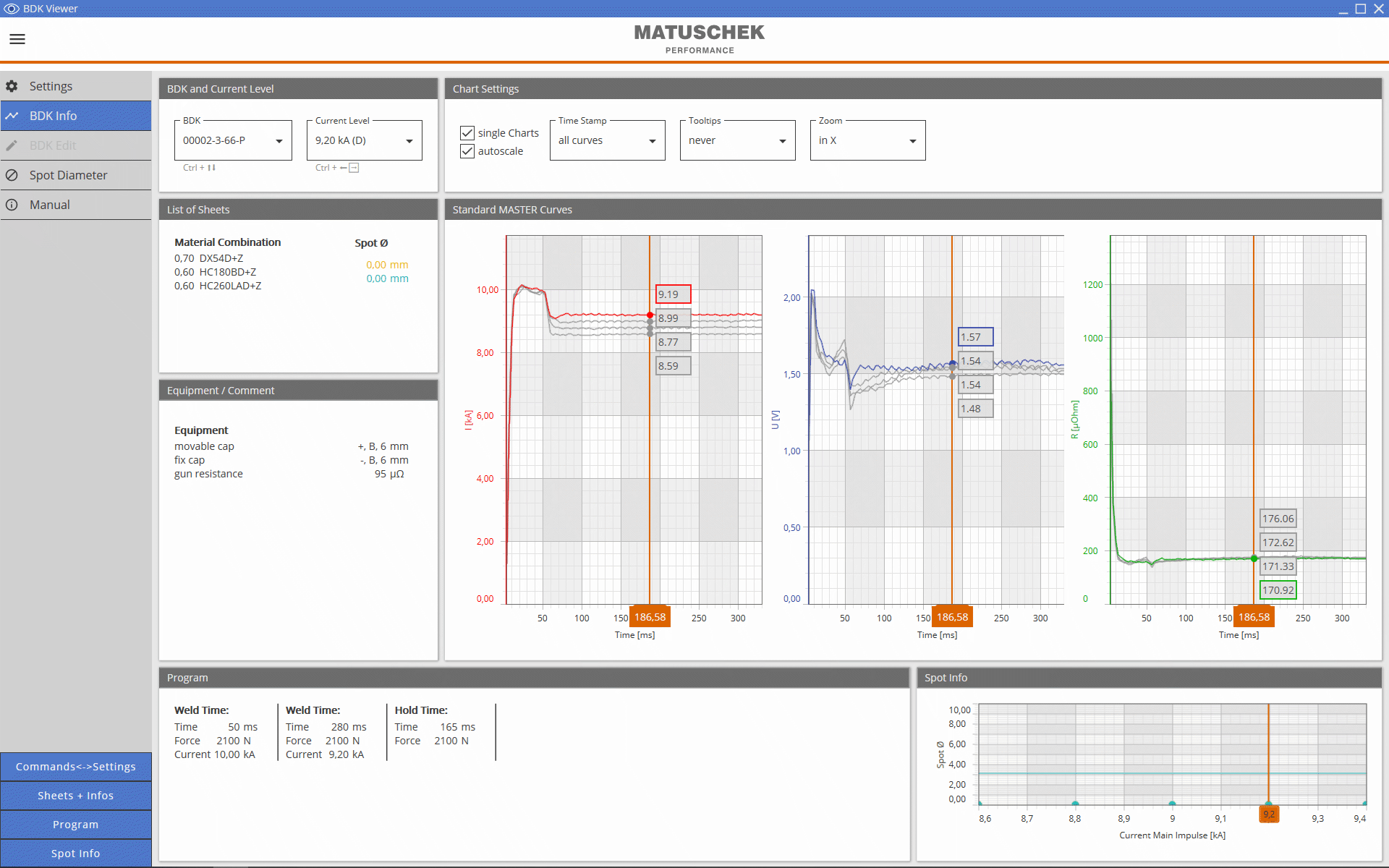

SPATZBDKViewer MASTER Datenbank Manager



Funktionen:

• Verwaltung aller MASTER Referenzkurven der verschiedenen Blechdickenkombinationen eines oder mehrerer Fahrzeugprojekte
• Visualisierung und Editieren von MASTER Referenz Kurven
• Anschauliche Darstellung der gemessenen Punktdurchmesser in Abhängigkeit der Stromhöhen
• Dokumentation der Schweißparameterermittlung
