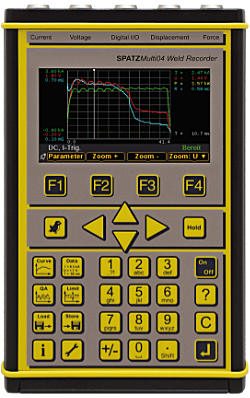

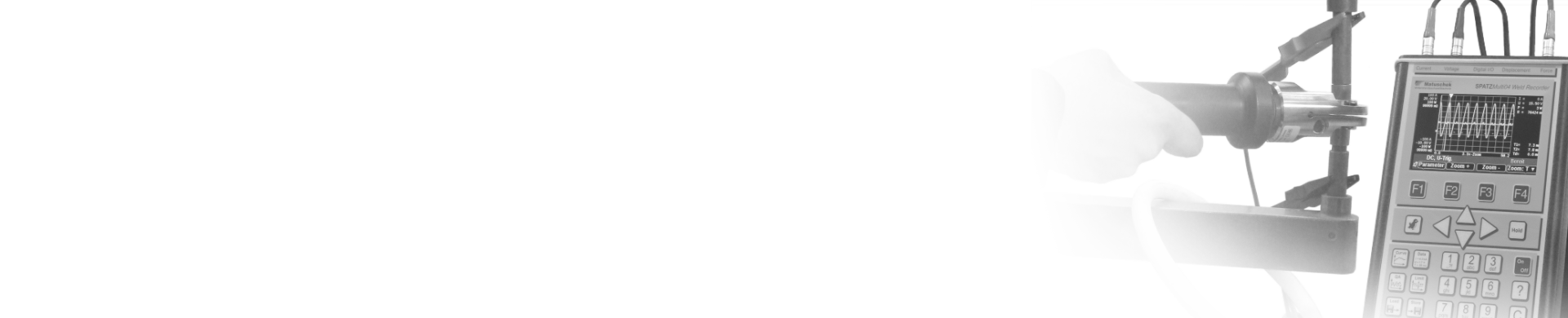

Appareil de contrôle de soudage SPATZMulti04

Le SPATZMulti04 est un appareil de contrôle de soudage innovant, indépendant du fabricant. Il permet l'enregistrement, l'analyse et la surveillance simultanés et en temps réel de toutes les grandeurs de processus importantes. Courant, tension, force et déplacement des électrodes. Notre appareil permet non seulement de développer des processus, mais aussi de mettre en place des systèmes de fabrication de manière simple et économique.

Capteurs

• Verrouillage sûr et sans confusion possible grâce à des connecteurs de capteurs à code couleur de haute qualité
• Couplage possible en option avec un API grâce à deux entrées et sorties numériques (24 V DC)
• Reconnaissance automatique des capteurs SPATZMulti04 ainsi que des capteurs appropriés d'autres fournisseurs
• Les câbles de mesure de tension intégrés dans les capteurs de force SPATZMulti04 permettent des mesures précises et donc des optimisations des temps morts de soudage

Enregistrement des données

• Enregistrement simultané et complet des grandeurs de processus dans la mémoire interne ou sur une carte mémoire SD-HC
• Carte mémoire SD-HC de 8 Go fournie et extension maximale de la mémoire jusqu'à une carte mémoire SD-HC de 32 Go
• Transfert facile des données vers le PC via la carte mémoire SD-HC
• Possibilité de stocker plus de 1 000 000 d'enregistrements et plus de 10 000 courbes de processus de soudage

Analyse des données et assurance qualité

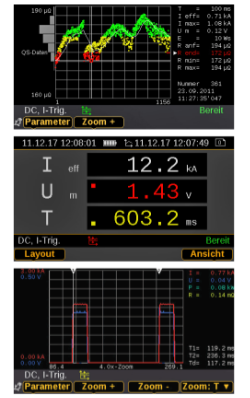

• Représentation claire et nette des valeurs mesurées et des courbes à l'écran
• Sélection librement configurable des données de mesure représentées
• Fonction de zoom sélective pour une vue agrandie ou réduite au choix des courbes de processus en amplitude et en temps
• Possibilités d'analyse précises concernant les temps de montée du courant, les temps d'accumulation de la force, les coupures de phase, la détection des éclaboussures et le comportement d'enfoncement des électrodes grâce à des structures d'interface utilisateur claires
• Exportation et conversion des données pour un logiciel de tableur (en format de fichier CSV) via le logiciel de conversion fourni
• Possibilité d'analyse supplémentaire des données sur PC via le logiciel d'assurance qualité SPATZQS+.

Particularités

• Interface utilisateur intuitive avec fonction d'aide contextuelle étendue dans chaque point de menu
• Langues d'utilisation préinstallées en standard : allemand, anglais, français et portugais
• Rangement sûr et transport facile de l'appareil de contrôle de soudage SPATZMulti04, ainsi que des câbles de mesure et des capteurs correspondants, dans la mallette de transport livrée avec l'appareil

DONNÉES TECHNIQUES

Canaux de mesure:	courant, tension, déplacement, force
E/S numériques:	2 x 24 V DC entrée & 2 x 24 V DC en sortie (courant de sortie max. 100 mAh)
Écran:	4,3" TFT LCD
Plage de mesure du courant de soudage (AC / DC):	2 kA, 20 kA, 200 kA; ± 3 %*
Plage de mesure de la tension des électrodes:	± 16 V; ± 1 %*
Plage de mesure de la force des électrodes:	librement échelonnable selon le capteur
Plage de mesure de la course des électrodes:	± 30 mm; ± 1 %*
Max. Durée d'enregistrement:	20 s
Moment de déclenchement réglable:	oui
Mesure d'une / de plusieurs impulsions:	oui
Compteur de points de soudure:	oui
Mémoire des valeurs mesurées:	> 1 000 000 de soudures & > 10 000 tracés de courbes avec une résolution de 50 µs
Batterie:	7,2 V, 2 900 mAh, Lithium-Ion
Temps d'utilisation en mode batterie:	env. 10 h
Courant de charge maximal / tension de charge:	1,9 A, 8,4 V
Interface:	USB 2.0
Dimensions (H x L x P):	225 x 140 x 45 mm
Poids:	1 kg
Mémoire interne:	16 Mo
Mémoire externe:	32 Go SD-HC maximum
Rangement:	mallette de transport
	* Précision (par rapport à la valeur de fin d'échelle)

Canaux de mesure:
courant, tension, déplacement, force
E/S numériques:
2 x 24 V DC entrée &
2 x 24 V DC en sortie
(courant de sortie max. 100 mAh)
Écran:
4,3" TFT LCD
Plage de mesure du courant de soudage (AC / DC):
2 kA, 20 kA, 200 kA; ± 3 %*
Plage de mesure de la tension des électrodes:
± 16 V; ± 1 %*
Plage de mesure de la force des électrodes:
librement échelonnable selon le capteur
Plage de mesure de la course des électrodes:
± 30 mm; ± 1 %*
Max. Durée d'enregistrement:
20 s
Moment de déclenchement réglable:
oui
Mesure d'une / de plusieurs impulsions:
oui
Compteur de points de soudure:
oui
Mémoire des valeurs mesurées:
> 1 000 000 de soudures &
> 10 000 tracés de courbes avec une résolution de 50 µs
Batterie:
7,2 V, 2 900 mAh, Lithium-Ion
Temps d'utilisation en mode batterie:
env. 10 h
Courant de charge maximal / tension de charge:
1,9 A, 8,4 V
Interface:
USB 2.0
Dimensions (H x L x P):
225 x 140 x 45 mm
Poids:
1 kg
Mémoire interne:
16 Mo
Mémoire externe:
32 Go SD-HC maximum
Rangement:
mallette de transport
* Précision (par rapport à la valeur de fin d'échelle)

SPATZMulti04 Accessoires

Capteurs de force

La force des électrodes est mesurée à l'aide d'une tête de mesure avec capteur de force intégré. Trois tailles et plages de mesure différentes permettent une mesure combinée de la force et de la tension, aussi bien pour les pinces à souder que pour les têtes de soudage fines. Pour un montage stationnaire, les poignées peuvent être démontées. Le SK-360 dispose en outre d'un col de cygne flexible. Des pièces de pression sont disponibles comme accessoires pour le SK-100 afin de mesurer la force lors de l'utilisation d'électrodes plates, comme par exemple pour le soudage par bossage.

Capteurs de courant

La mesure du courant de soudage s'effectue avec des ceintures de courant à mesure libre de potentiel. Deux versions différentes sont disponibles

Capteur de tension

La mesure de la tension des électrodes s'effectue à l'aide d'un câble de capteur bipolaire. Les extrémités très flexibles du câble peuvent être mises en contact avec le point de mesure à l'aide des différents adaptateurs.

Câble d'E/S

Câble E/S pour le raccordement du SPATZMulti04 à un API, par exemple.
